Écran extérieur étanche : le guide pour bien choisir
Un parking de centre commercial fonctionne, les caméras tournent, mais l'agent regarde les images depuis un local fermé. Entre la vitre, la distance et les allers-retours, il ne voit pas toujours ce qui se passe au portail ou dans l'allée exposée. L'installation surveille, mais elle n'aide pas assez vite à décider.
Un écran extérieur étanche placé au bon endroit change cette situation. Il rend un flux visible depuis un poste de garde, une entrée, un quai ou une zone de circulation. Il peut aussi afficher une alerte, une consigne ou une vue caméra destinée au public. Mais un écran posé dehors ne se choisit pas comme un moniteur intérieur avec une simple protection contre la pluie. Il faut arbitrer entre indice IP, lisibilité au soleil, connectivité, sécurité physique, maintenance et intégration logicielle.
Table des matières
- Pourquoi un écran extérieur change la donne en vidéoprotection
- Comprendre les indices IP d'un écran extérieur étanche
- Luminosité, antireflet et lisibilité en plein soleil
- Connectique et protocoles réseau pour un usage extérieur
- Connecter l'écran à un système de supervision comme MyVizeo
- Maintenance préventive et sécurité de l'installation
- Checklist finale pour choisir le bon modèle selon votre site
Pourquoi un écran extérieur change la donne en vidéoprotection
Sur le terrain, l'écran n'a d'intérêt que s'il rapproche l'image de la personne qui doit agir. Dans un parking ouvert, l'agent peut surveiller une entrée depuis un poste vitré tout en gardant une vue directe sur les véhicules. Dans un entrepôt, un écran placé près du quai peut afficher une caméra d'accès ou une alerte sans obliger le cariste ou le responsable de site à retourner devant la console centrale.
Le premier usage est la supervision opérationnelle. L'écran montre les caméras utiles au poste concerné, avec une présentation lisible et une priorité donnée aux événements importants. Le deuxième est l’affichage public de flux, par exemple pour rendre visible une zone surveillée ou signaler la présence d'un dispositif de vidéoprotection. Le troisième associe vidéo et signalétique dynamique. L'écran peut diffuser une consigne, une information d'accès ou un message de sécurité tout en restant relié au système de surveillance.
Le cadre français doit entrer dans le cahier des charges
En France, la vidéoprotection extérieure est encadrée par une autorisation préfectorale valable cinq ans renouvelable, selon la fiche officielle sur la vidéoprotection. Les caméras installées en extérieur doivent aussi être protégées contre le vandalisme et les agressions climatiques, avec un indice de protection de type IP65 ou IP66. Les communes doivent effectuer une déclaration de conformité au RU-074, et une AIPD peut être nécessaire lorsque la surveillance est systématique à grande échelle d'une zone accessible au public.
L'écran ne remplace pas ces obligations. Il les rend plus visibles sur le terrain. Prévoyez donc l'information du public lorsque le dispositif l'exige, la position des caméras, l'angle de lecture et l'accès aux images dans le même dossier de conception.
Règle de terrain : choisissez l'emplacement de l'écran avec l'opérateur, pas uniquement avec le service informatique. Une image techniquement disponible mais mal placée reste une image inutilisée.
La suite permet de trancher sans se perdre dans les promesses commerciales. Vous saurez quel niveau IP retenir, quelle luminosité demander, comment transporter le signal, comment relier l'affichage à MyVizeo et quelles opérations prévoir pour garder l'installation fiable.
Comprendre les indices IP d'un écran extérieur étanche
L'indice IP mesure une résistance à l'intrusion des solides et des liquides. Ce n'est pas un logo décoratif à cocher sur une fiche produit. Il doit correspondre à ce que l'écran va réellement subir, notamment la pluie, le nettoyage, la poussière et l'humidité persistante.
Le premier chiffre concerne les solides. Le 6 indique une protection totale contre la poussière. Le second chiffre concerne l'eau. Plus il monte, plus l'équipement supporte une exposition sévère, mais cela ne dispense pas de protéger les connecteurs, les passages de câbles et le coffret d'alimentation.
IP65, IP66 ou IP67
Pour un écran extérieur étanche en France, IP65 constitue le seuil minimal couramment retenu. Le niveau IP65 protège contre la poussière et les jets d'eau de toutes directions. C'est adapté à un écran exposé aux intempéries normales, à condition que la pose et les traversées soient correctement réalisées, comme le rappelle ce guide sur l'écran extérieur étanche.
L’IP66 va plus loin contre les jets d'eau puissants. Je le recommande pour un parking découvert, un quai logistique ou une façade nettoyée au jet. L’IP67 ajoute une protection contre une immersion temporaire jusqu'à un mètre pendant trente minutes. Il se justifie dans une zone où l'eau peut s'accumuler, près d'un site inondable ou dans un environnement particulièrement exposé. Ces correspondances sont détaillées dans le guide des écrans étanches extérieurs.
| Indice | Protection solides | Protection liquides | Usage terrain |
|---|---|---|---|
| IP65 | Protection totale contre la poussière | Jets d'eau de toutes directions | Écran protégé des intempéries courantes |
| IP66 | Protection totale contre la poussière | Jets d'eau puissants | Parking ouvert, quai, nettoyage sous pression |
| IP67 | Protection totale contre la poussière | Immersion temporaire jusqu'à un mètre | Zone inondable ou exposition très sévère |
L'analogie est simple. IP65, c'est la douche et la pluie projetée. IP66, c'est le jet de nettoyage qui frappe le boîtier. IP67, c'est l'appareil qui tombe temporairement dans une flaque profonde sans que l'eau atteigne immédiatement l'électronique.
IP ne veut pas dire résistance aux chocs
Ne confondez pas IP et IK. IP décrit l'étanchéité et la protection contre les solides. IK concerne la résistance mécanique aux impacts. Dans un lieu accessible au public, un écran peut donc nécessiter une enveloppe résistante aux chocs en plus d'un indice IP adapté.
Le joint d'étanchéité vieillit. Un boîtier correctement certifié peut perdre sa protection si le joint se craquelle, si un presse-étoupe se desserre ou si le capot est remonté de travers. Dans un projet où une caméra extérieure doit compléter l'affichage, le DA350PAP est décrit comme un dôme Full Color avec IVA, utilisable en intérieur ou extérieur, et réglable sur trois axes. L'écran et la caméra restent toutefois deux équipements à spécifier séparément.
Luminosité, antireflet et lisibilité en plein soleil
Un écran extérieur peut être parfaitement étanche et rester inutilisable à midi. La cause est souvent une luminosité insuffisante, aggravée par une vitre brillante ou une mauvaise orientation. Pour un parking découvert ou un quai exposé, demandez une dalle réellement conçue pour la lumière directe, pas un écran intérieur placé dans un coffret.

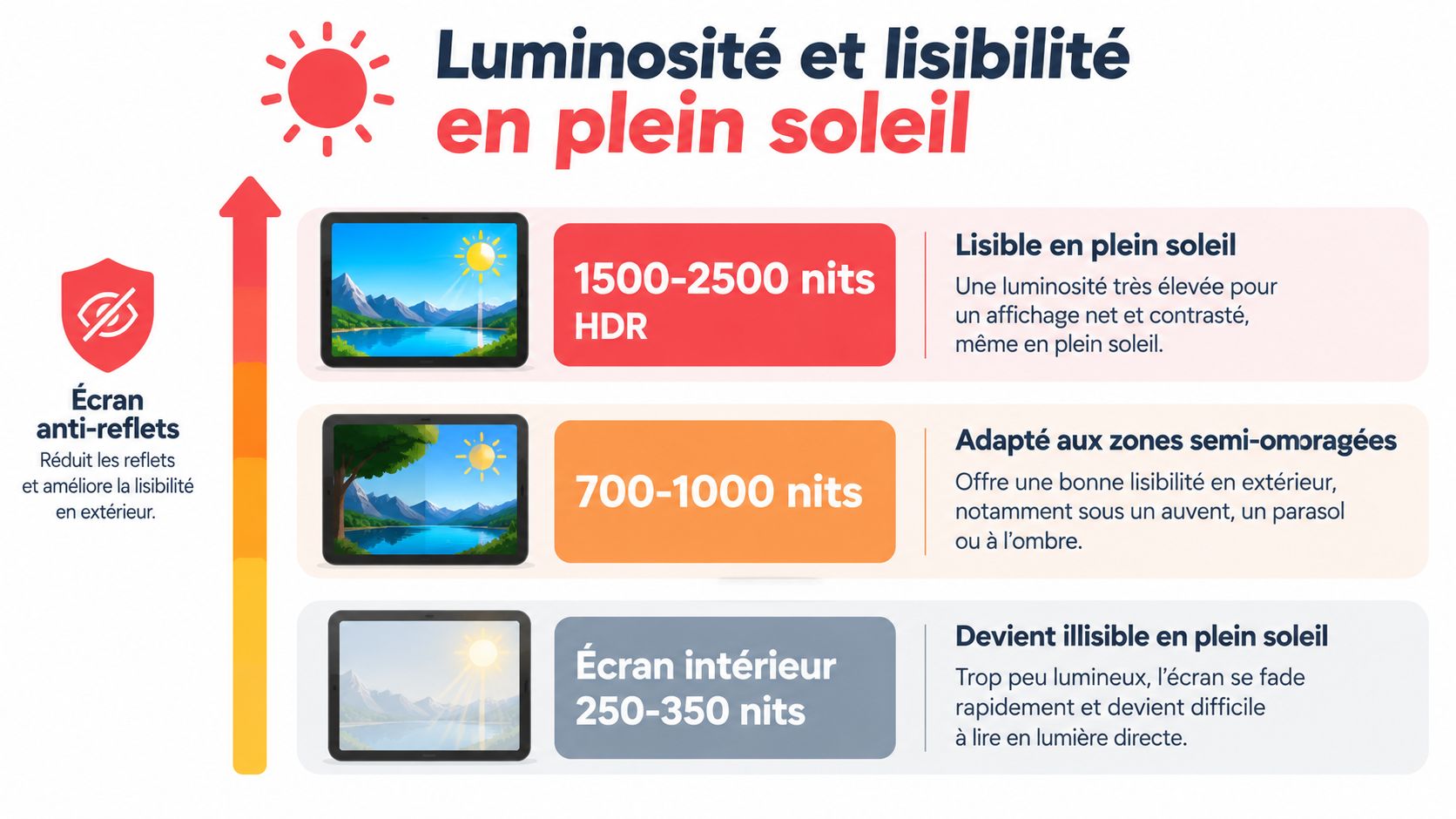

La luminosité s'exprime en nits, ou en candela par mètre carré. Un écran intérieur standard perd rapidement son contraste dès qu'un rayon frappe la dalle. Un niveau intermédiaire convient à une vitrine abritée ou à une zone en mi-ombre. Pour une exposition plein soleil, choisissez une luminosité extérieure élevée avec réglage automatique, surtout si l'écran fonctionne aussi le soir.
La luminosité seule ne suffit pas
Une dalle très lumineuse ne compense pas une surface qui renvoie le ciel, les phares ou la façade opposée. Vérifiez la présence d'un traitement antireflet, d'un verre trempé adapté et, selon le modèle, d'une technologie de collage optique. Le bonding réduit les espaces entre les couches de l'écran et améliore le contraste perçu en limitant certains reflets internes.
L'orientation compte autant que la fiche technique. Une façade orientée plein sud, un écran placé face à une voie de circulation ou une installation derrière une vitre peuvent demander un niveau de lisibilité supérieur à celui d'un écran sous auvent. Faites une observation à différentes heures avant de valider le modèle. Une simulation d'installation aide à cadrer le projet, mais elle ne remplace pas une vérification sur site lorsque les reflets sont importants.
Refroidir la dalle au lieu de cuire l'électronique
Une forte luminosité produit de la chaleur. Le boîtier doit évacuer cette chaleur sans laisser entrer l'eau ni accumuler l'air chaud. Contrôlez la ventilation, les filtres, les dissipateurs et la logique de réduction automatique de luminosité.
Arbitrage concret : choisissez toujours ensemble la luminosité, le traitement antireflet et la dissipation thermique. Renforcer un seul de ces trois points laisse une faiblesse ailleurs.
Pour une salle de contrôle extérieure sous abri, l'antireflet peut peser davantage que la puissance maximale. Pour un écran visible depuis une entrée de parking, la priorité va à la lecture à distance et au contraste en plein soleil. Dans tous les cas, demandez une démonstration avec la même orientation que celle du chantier.
Connectique et protocoles réseau pour un usage extérieur
Dehors, une connectique mal protégée devient vite le point faible de l'installation. Le câble peut tenir électriquement, mais la traversée du capot laisse entrer l'humidité. Le signal peut être stable dans l'atelier et se dégrader une fois soumis aux rayons UV, aux mouvements du support et aux variations de température.
| Protocole | Usage terrain |
|---|---|
| HDMI | Liaison locale et courte entre une source vidéo et l'écran |
| RJ45, PoE+ ou HDBaseT | Transport du signal et, selon l'équipement, de l'alimentation vers un écran distant |
| Fibre optique | Liaison longue ou réseau multi-écrans, avec isolation contre certaines perturbations électriques |
| Wi-Fi | Solution d'appoint lorsque le câblage est impossible, avec point d'accès extérieur dédié |
Le câblage à choisir selon la distance
L’HDMI reste pertinent pour un raccordement local court. Utilisez un câble protégé contre les UV et faites passer chaque liaison dans un presse-étoupe adapté. Une sortie de câble laissée ouverte annule l'intérêt du boîtier étanche.
Le RJ45 convient mieux à un écran installé sur un mât ou une façade lorsque le réseau est déjà disponible. Le PoE+ peut simplifier l'alimentation selon les appareils, tandis que le HDBaseT transporte le signal sur une infrastructure cuivre adaptée. La distance et la puissance réellement requise doivent être vérifiées avec le matériel retenu.
Pour un site multi-écrans ou une liaison longue, privilégiez la fibre optique monomode. Elle évite les boucles de masse et résiste mieux aux perturbations électriques, au prix d'une paire de convertisseurs. Le Wi-Fi reste un secours ou un appoint. Un point d'accès extérieur dédié, séparé du réseau grand public, est plus sérieux qu'une liaison captée depuis un bureau voisin.
Isoler l'affichage du reste du réseau
Placez l'écran sur un VLAN dédié lorsque l'infrastructure le permet. Cette séparation limite les échanges inutiles et réduit le risque qu'un poste compromis puisse modifier un affichage public. Les identifiants, les mises à jour et les droits d'accès doivent être gérés comme ceux d'un équipement de vidéoprotection, pas comme ceux d'un simple téléviseur.
Dans un petit dispositif, le HD504PAP est présenté avec un kit comprenant un HD504, un disque INT1DD, un disque d'un téraoctet, des connecteurs RJ45, une affiche et un AT1. Cela ne remplace pas l'étude du réseau de l'écran, mais rappelle qu'en vidéoprotection l'enregistreur, les caméras et l'affichage doivent être pensés comme un ensemble.
Connecter l'écran à un système de supervision comme MyVizeo
Un écran extérieur n'a de valeur que s'il restitue la bonne image au bon moment. Brancher une vue fixe sur une caméra peut convenir à un portail, mais ce choix devient limité dès que l'opérateur doit suivre plusieurs zones ou réagir à une alarme.
Avec MyVizeo, l'écran peut servir de déport d'affichage local pour les flux et les événements de supervision. On peut prévoir une rotation entre une entrée principale, un parking et un quai, ou donner la priorité à une caméra lorsqu'un événement doit être vérifié. L'écran devient alors un outil opérationnel, pas seulement une surface de diffusion.
Une configuration qui suit le travail de l'opérateur
Commencez par identifier la fonction du moniteur. Un écran public ne doit pas afficher les mêmes vues qu'un écran réservé au poste de garde. Le premier doit rester simple et lisible. Le second peut présenter davantage d'informations, à condition que la distance et la luminosité le permettent.
Dans l'interface de supervision, la logique de configuration est la suivante :
- Affecter l'écran à un groupe de caméras. Regroupez les vues par zone, accès ou fonction.
- Définir l'ordre de rotation. Faites apparaître d'abord les secteurs qui demandent une réaction rapide.
- Régler la durée de chaque vue. Une rotation trop rapide empêche l'opérateur de comprendre la scène.
- Paramétrer les alertes prioritaires. Une alarme pertinente peut prendre la main sur la vue cyclique.
- Tester le déclenchement manuel. L'opérateur doit pouvoir envoyer un flux précis vers un écran donné depuis la console.
Le chemin exact peut dépendre de la version logicielle et du matériel. Faites valider les réglages pendant la mise en service, avec des événements réels ou simulés, plutôt qu'en vous contentant d'une image affichée.
Ne négligez pas la continuité d'alimentation
Un écran noir lors d'une coupure rend inutile la liaison réseau et le paramétrage logiciel. Prévoyez une alimentation secourue adaptée, un onduleur placé dans un coffret protégé ou une architecture électrique qui maintient l'affichage pendant les interruptions courtes.
La liaison vers le moniteur peut passer par un switch durci, en cuivre ou en fibre selon le site. Pour une installation extérieure, protégez aussi le switch, les convertisseurs et les alimentations. Le meilleur écran ne compensera pas un coffret qui prend l'eau ou une prise exposée.
Maintenance préventive et sécurité de l'installation
Un écran extérieur étanche encaisse les intempéries, mais il n'est pas increvable. La plupart des problèmes commencent par un détail banal, un joint comprimé, un presse-étoupe mal serré, une grille obstruée ou une fixation qui travaille sous le vent.
La maintenance préventive doit être écrite dans le dossier d'installation. Elle doit préciser qui intervient, quelles pièces sont contrôlées et comment l'écran est remis en service après l'intervention. Une simple vérification visuelle évite déjà de laisser une infiltration s'installer.

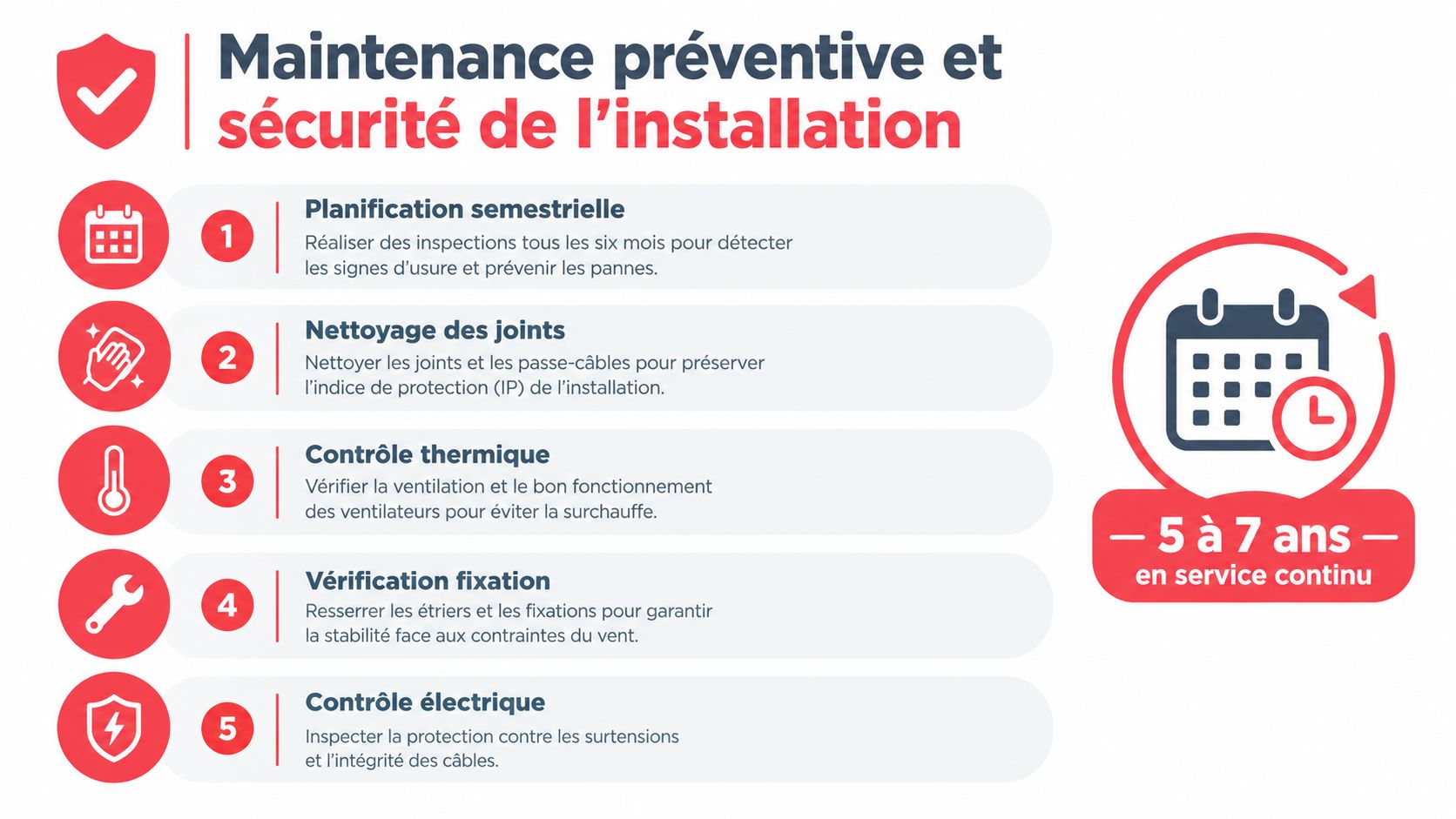

Les contrôles qui évitent la panne
- Nettoyage de la dalle : utilisez une microfibre et un produit non ammoniaqué. Un mauvais détergent peut altérer le traitement antireflet.
- Inspection des joints : cherchez les craquelures, les aplatissements et les traces d'humidité autour du capot.
- Vérification des presse-étoupes : contrôlez le serrage et l'état de la gaine. Un passage de câble mal fermé suffit à compromettre le boîtier.
- Contrôle de la condensation : si de la buée apparaît à l'intérieur, ne vous contentez pas de l'essuyer. Recherchez la cause et remplacez le joint défaillant.
- Surveillance thermique : vérifiez que les ventilateurs, grilles et systèmes de dissipation fonctionnent sans obstruction.
Le nettoyage doit rester doux. N'envoyez pas directement un jet sur les raccordements et ne percez pas le boîtier pour améliorer la ventilation. Toute modification de l'enveloppe peut dégrader le niveau IP prévu.
Sécuriser le matériel et le logiciel
Fixez l'écran sur un support dimensionné pour son poids et son exposition. Dans une zone accessible, utilisez une fixation anti-arrachement et des vis de sécurité. Reliez l'installation à la terre et prévoyez une protection contre les surtensions, surtout lorsque le câble rejoint un équipement situé dans un autre bâtiment.
Les mises à jour du firmware doivent être préparées. Téléchargez le fichier depuis l'espace constructeur, vérifiez son intégrité et planifiez l'intervention hors période sensible. La documentation d'aide Vizeo peut accompagner les vérifications liées à l'exploitation et au dépannage.
La maintenance curative concerne souvent l'alimentation, la ventilation, les joints ou la dalle. Sur un site critique, gardez les composants difficiles à obtenir identifiés dans le stock ou dans le contrat de maintenance. L'objectif n'est pas de tout remplacer par avance, mais de réduire le temps pendant lequel l'écran reste inutilisable.
Checklist finale pour choisir le bon modèle selon votre site
Le bon écran dépend d'abord du site. Un parking ouvert n'impose pas les mêmes choix qu'une vitrine abritée ou qu'un poste de contrôle sous shelter. Si vous commencez par le prix ou la taille de la dalle, vous risquez de sous-estimer la luminosité, les traversées de câbles et l'alimentation.
| Site | IP recommandé | Luminosité (nits) | Connectique | Chauffage intégré | Intégration MyVizeo |
|---|---|---|---|---|---|
| Parking ouvert | IP66 | Niveau élevé pour plein soleil | RJ45 ou fibre selon la distance | À évaluer selon l'exposition et le climat | Vue cyclique et alertes d'accès |
| Quai logistique | IP66 | Niveau élevé avec antireflet | RJ45 ou fibre | Pertinent si le site connaît des températures basses | Caméras du quai et alarmes prioritaires |
| Vitrine commerciale | IP65 si l'écran est abrité | Niveau adapté à la lumière ambiante | HDMI local ou RJ45 | Généralement à évaluer au cas par cas | Affichage local lié aux caméras d'entrée |
| Salle de contrôle extérieure sous abri | IP65 ou IP66 selon l'exposition | Niveau adapté aux reflets et à la distance | RJ45, fibre ou HDMI selon l'architecture | Selon le coffret et les conditions thermiques | Supervision locale avec déport de vues |
Le choix par scénario
Parking ouvert. Prenez IP66 si l'écran reçoit la pluie battante ou les projections de nettoyage. La luminosité et l'antireflet passent avant la finesse d'image. Pour une liaison éloignée du local technique, la fibre offre une architecture plus fiable. Dans MyVizeo, affectez les caméras d'entrée, les circulations et les zones sensibles à une rotation simple, avec une alerte qui prend la main lorsque c'est nécessaire.
Quai logistique. Le nettoyage, les chocs indirects et les mouvements de véhicules imposent une enveloppe solide, des passages de câbles protégés et une fixation rigide. Prévoyez le chauffage uniquement si l'environnement le justifie, et vérifiez surtout la gestion de la condensation. L'opérateur doit voir rapidement le quai, les portes et les zones de manœuvre.
Vitrine commerciale. Un écran sous auvent peut relever d'un besoin IP moins sévère, mais les reflets restent le problème principal. Mesurez la lumière depuis la rue et choisissez une surface antireflet. Une liaison HDMI peut suffire si la source est proche. Si l'écran doit recevoir des vues ou des événements depuis le réseau de vidéoprotection, le RJ45 sera plus évolutif.
Salle de contrôle extérieure. Ici, la lisibilité à courte distance et le confort de l'opérateur dominent. Évitez une luminosité excessive qui fatigue les yeux sous un abri. Sécurisez l'alimentation, le réseau et l'accès au boîtier, puis configurez MyVizeo pour afficher les groupes de caméras réellement utilisés, pas toutes les sources disponibles.
Les trois questions à poser avant de signer
- L'écran recevra-t-il des jets d'eau directs ou seulement de la pluie ? La réponse détermine le niveau IP et la protection des traversées.
- L'écran sera-t-il orienté vers le sud ou face à une source de reflet ? Cette information conditionne la luminosité, le verre et l'antireflet.
- Combien de temps fonctionnera-t-il sans interruption ? Cette réponse guide le choix de la dissipation, de l'alimentation secourue et du plan de maintenance.
Pour comparer les équipements et préparer une installation cohérente avec les caméras, l'enregistreur et la supervision, consultez le catalogue Vizeo. Ne validez pas un modèle tant que l'indice IP, la lisibilité réelle, la connectique et le scénario MyVizeo n'ont pas été testés ensemble.
Vizeo propose des caméras, des enregistreurs, MyVizeo et un accompagnement de projet pour relier l'écran extérieur étanche à une installation de vidéoprotection exploitable. Visitez Vizeo pour préparer votre configuration et demander une étude adaptée à votre site.
